LLH-300-P 相移柵線投影測量儀

柵線投影測量技術可以測量物體的表面三維形貌,通過測量不同狀態下形貌的變化就可以測量物體自三維變形。柵線投影測量具有很大的量程范圍,因此該方法特別適用于大變形測量。同時該儀器采用了正弦柵線和相移技術進行柵線變化的位相分析使得測量分辨率最高可以達到X、Y方向最大尺寸的五萬分一。


立即咨詢

0512-68080407

產品詳情


  主要技術指標:

  1、 正弦柵線密度:任意可調

  2、 攝像頭分辨率:1280×1024

  3、 成像鏡頭:f25mm

  4、 三維形貌最大測量范圍:X、Y(300mm×300mm),Z(100mm)

  5、 測量分辨率(X、Y最大尺寸的):1/1000(X、Y方向),1/200(Z方向)

  6、 測量距離(f25鏡頭):300mm~1200mm。

  7、 適用于物理光柵和投影機產生的光柵圖案。

  8、靈活的相移算法,只要有三幅或三幅以上的相移圖都可以處理。

  9、可以處理恒定但未知相移角的相移圖。

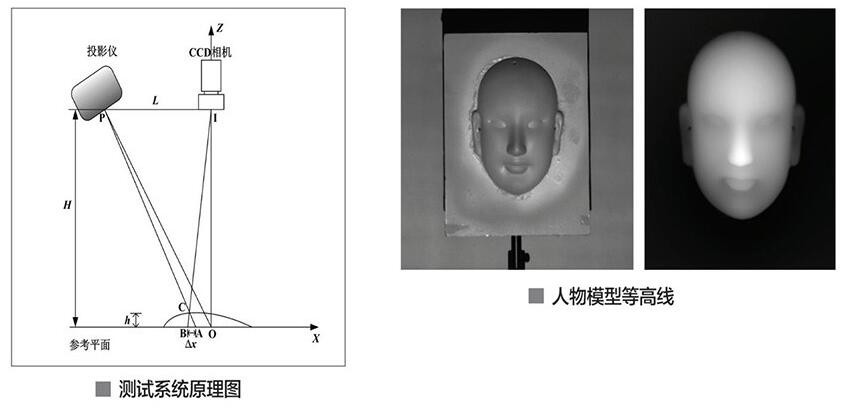

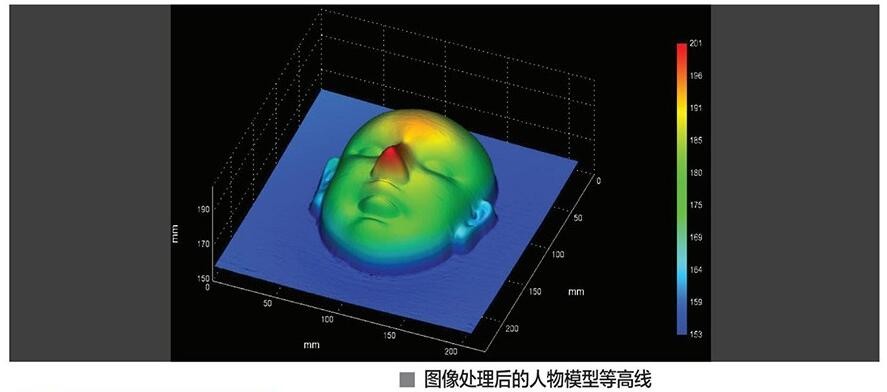

  原理示意:




  應用范圍

  由于該系統既可配備10倍變焦遠距離顯微成像鏡頭,也可配備普通變焦鏡頭,使得該系統能同時滿足細觀及宏觀的測量要求。不僅可用于微電子、生物、微機械等微細結構的形貌及變形測量,也可用于混凝土結構、巖土試樣等大型構件表面形貌和變形測量。
