光彈性法是一種光學應力測量方法。它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型，并在模型上施加與實際部件相似的載荷，根據光彈性條紋即可計算模型邊界和內部各點的應力，再由相似論換算成原件上的應力，其精度能滿足工程設計的要求。

通光孔徑300mm光彈儀，具有電機控制起偏鏡和檢偏鏡同步旋轉功能，配套激光光源，可廣泛用于科研和動態研究。

LED數碼光彈儀結構緊湊、操作方便特別適用于高等學校的力學實驗室。該光彈儀采用了LED光源，能產生穩定的白光和紅、黃、藍三色漫射光源，大大降低了對使用環境的要求。該光彈儀還特別注重學生動手能力的培養合理的設計更加方便學生動手操作。學生可以自己動手進行梁彎曲實驗、孔邊應力集中系數測量、不同切口的應力集中現象等實驗分析。更有利于學生加深對材料力學教學內容的理解和領悟。

主要技術指標:

1. 通光孔徑：200mm

2. 偏振鏡：直徑200mm，刻度盤0-360°，最小刻度值1°。材質：光學玻璃+偏振薄膜

3. 1/4波片鏡：直徑200mm，刻度盤0-360° ,最小刻度值1°。材質：光學玻璃+ 1/4波片薄膜

4. 加載系統：載荷0~ 200kg，載荷量連續可調。由高精度壓力傳感器、數顯表、加載本體等組成，可完成試件的加載，并實時顯示載荷大小。光彈模板核定載荷報警功能。

5. 圖像采集：彩色攝像頭

6. LED光源：含白色及藍色，黃色，紅色三種單色光源。光源顏色一鍵轉換。

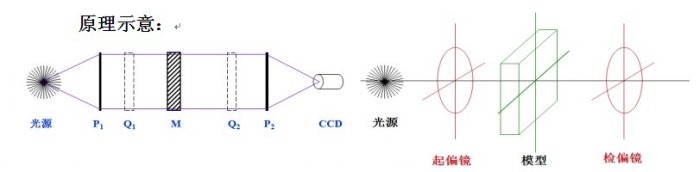

　　光彈儀光路原理圖

　　實驗示意及應用范圍：

　　利用應力雙折射性質，在工程上可以制成各種機械零件的透明塑料模型，然后模擬零件的受力情況，觀察、分析偏振光干涉的色彩和條紋分布，從而判斷零件內部的應力分布。

　　圓盤徑向受壓實驗：

　　U型塊壓彎組合實驗：

　　注：光彈性方法直觀,能直接顯示應力集中區域，并準確給出應力集中部分的量值;它不但可以得到便捷應力而且能夠求的結構的內部應力。特別是這一方法不受形狀和載荷的限制，可以對工程復雜結構進行應力分析。
