LLH-150型LED數碼光彈儀

光彈性法是一種光學應力測量方法。它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型,并在模型上施加與實際部件相似的載荷,根據光彈性條紋即可計算模型邊界和內部各點的應力,再由相似論換算成原件上的應力,其精度能滿足工程設計的要求。

立即咨詢

0512-68080407

產品詳情

  本公司最新研制出LLH-150型LED數碼光彈儀,其通光孔徑達150mm,具有起偏鏡、檢偏鏡和兩個圓偏振鏡手動同步旋轉的功能,可廣泛用于科研和教學實驗。

  主要技術指標:

  1.系統通光孔徑:150mm

  2.載荷:0~150kg

  3.光源:LED光源

  4.1/4波片鏡有效直徑:150mm

  5.線偏振鏡(起偏鏡+檢偏鏡)有效直徑:150mm

  6.線偏振鏡刻度盤:0~360°,最小刻度值1°

  7.1/4波片刻度盤:0~360°,最小刻度值1°

  8.圖像采集:彩色攝像頭

  9.力學傳感器及數顯表

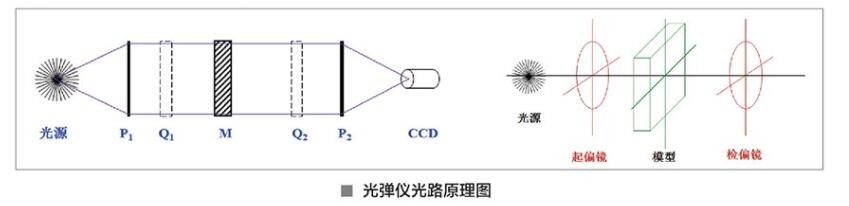

  光彈儀光路原理圖

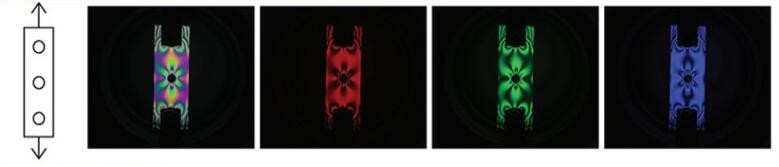

  實驗示意及應用范圍:

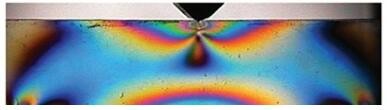

  利用應力雙折射性質,在工程上可以制成各種機械零件的透明塑料模型,然后模擬零件的受力情況,觀察、分析偏振光干涉的色彩和條紋分布,從而判斷零件內部的應力分布。

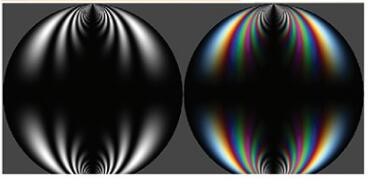

  圓盤徑向受壓實驗:

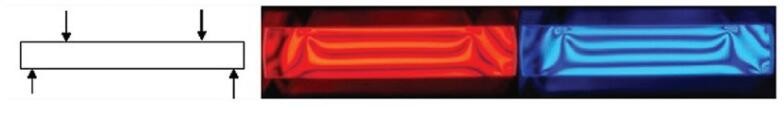

  U型塊壓彎組合實驗:




  注:光彈性方法直觀,能直接顯示應力集中區域,并準確給出應力集中部分的量值;它不但可以得到便捷應力而且能夠求的結構的內部應力。特別是這一方法不受形狀和載荷的限制,可以對工程復雜結構進行應力分析。
